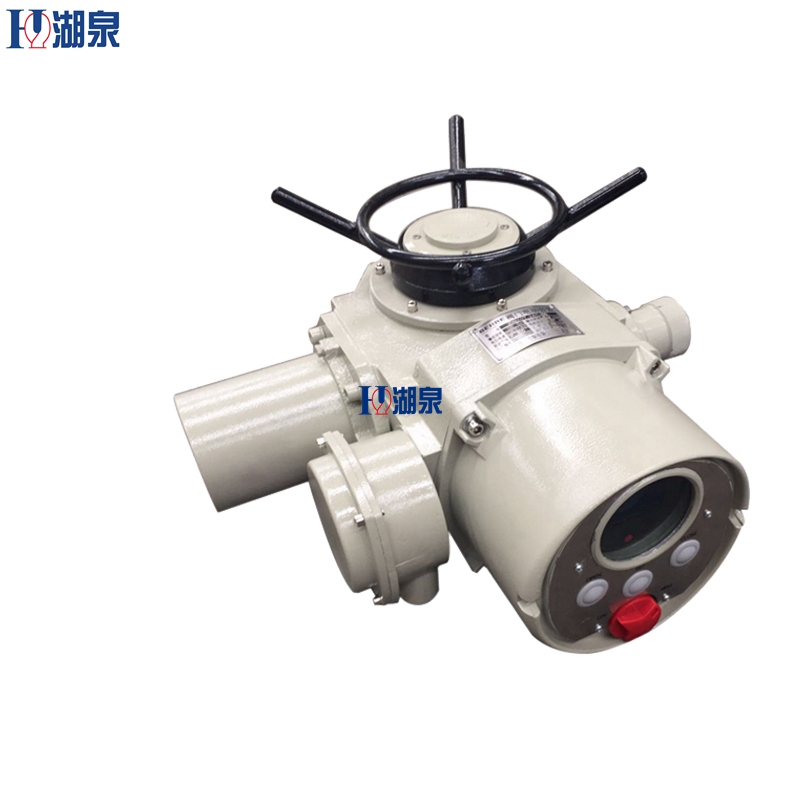

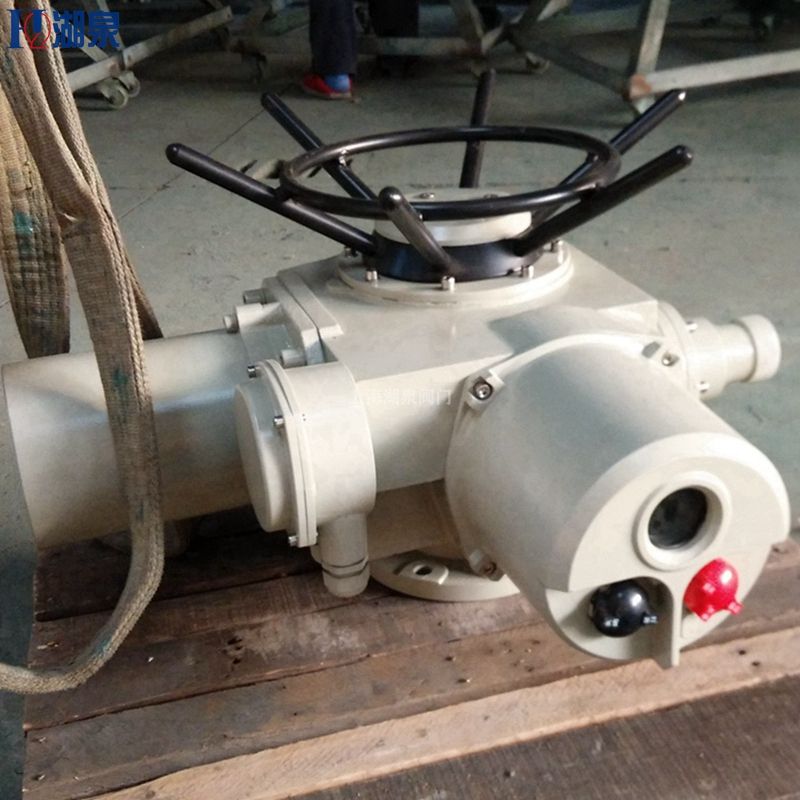

湖泉（HQ）SDQ31-18R/min电动执行机构

SDQ31-18R/min电动执行机构简介：

SDQ31-18R/min电动执行机构引进新模拟数字技术，***集成芯片设计，全中文莱单操作界面，一体化的设计理念，造就了其***的功能、***的性能。产品外观轻巧、调试方便、操作简单。适合与各类阀门成套，***应用于电力、钢铁、石油、化工、输油管线、水处理、食品等控制领域。是新一代阀门控制***，ISQ系列为开环控制系统所用的智能型电动执行机构，ISQ适用于阀瓣做部分回转运动的阀门，如球阀、蝶阀、风门等。

SDQ31-18R/min电动执行机构工作环境和主要技术参数：

电源：电机为三相交流，380V（特殊订货660V或220V）,50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。

工作环境：

环境温度：-20~+60℃（特殊订货-40~+80℃）。

相对湿度：≤90%（25℃时）。

防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：户外型和防爆型为IP65（特殊订货IP67）。

工作制：短时15分钟（特殊订货30分钟）。

SDQ31-18R/min电动执行机构特点：
1、全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3，缺相保护：具有电源缺相保护功能。
4、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。
7、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
8、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。

SDQ31-18R/min电动执行机构安装方法：

1、安装时要避开易燃易爆气体环境。

2、也可在室外安装，但是要注意避免阳光直射和雨水直接喷射。

3、电动执行器安装前要对管道进行清洗，阀门入口处可安装过滤器方便去除杂质。

4、垂直安装效果较好，如果其它角度安装，要保证电缆接口位置高于走向位置，以免水沿低势流入执行器内。

5、阀体法兰与管道连接应保持自然同轴，避免产生剪应力，连接螺栓均匀锁紧。

6、安装时要预留一定的空间，方便后期的其它维修操作。

7、重要区域在安装时适当增加旁路，以备不时之需。

8、阀体部分需要同管道一样进行保温处理，尤其是当用于高温介质时，更应该***保温。否则，因环境温度过高，会影响电动执行机构的正常工作。

9、电动执行器不得浸水，接线要符合规范。

10、在通电之前，要保证电压符合标准，以免损坏电机。
